符合人体工程学
快速的装车与卸车
操作简单、安全可靠
维护保养方便、快捷
适合各种货物装卸
传送的货物最大60kg/件
A、伸缩一体式DWS1（一面扫）输送机
选型表 |
||||||||||
|
序号 |
型号 |
品名 |
伸缩机规格 |
扫描面数 |
DWS段数 |
速度 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
A3-6/8.6-DWS1 |
伸缩一体式DWS一面扫输送机 |
三节式6伸8.6米 |
一面 |
三段式 |
1.5m/s |
||||
|
2 |
A4-6/12.5-DWS1 |
伸缩一体式DWS一面扫输送机 |
四节式6伸12.5米 |
一面 |
三段式 |
1.5m/s |
||||
|
3 |
A4-7.5/16-DWS1 |
伸缩一体式DWS一面扫输送机 |
四节式7.5伸16米 |
一面 |
三段式 |
1.5m/s |
||||

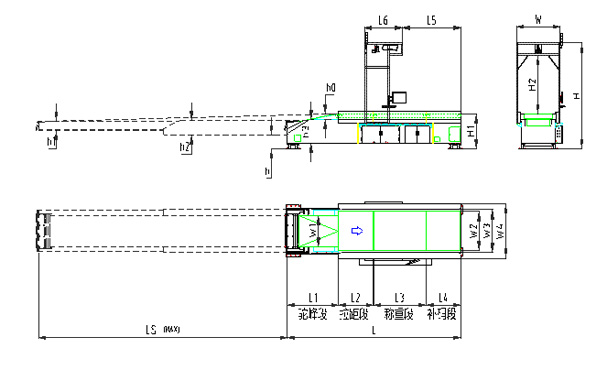

基本参数 |
||||||||||
|
型号 |
L |
LS(MAX) |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
单位 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
A3-6/8.6-DWS1 |
6000 |
8600 |
1800 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
A4-6/12.5-DWS1 |
6000 |
12600 |
1800 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
A4-7.5/16-DWS1 |
7500 |
16000 |
3300 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
型号 |
W1 |
W2 |
W3 |
W4 |
W |
H |
H1 |
H2 |
单位 |
|
|
A3-6/8.6-DWS1 |
800 |
1000 |
1100 |
1406 |
1500 |
2720 |
900 |
1500 |
mm |
|
|
A4-6/12.5-DWS1 |
800 |
1000 |
1100 |
1440 |
1500 |
2870 |
1050 |
1500 |
mm |
|
|
A4-7.5/16-DWS1 |
800 |
1000 |
1100 |
1466 |
1500 |
2870 |
1050 |
1500 |
mm |
|
B、伸缩一体式DWS5（五面扫）输送机
选型表 |
||||||||||
|
序号 |
型号 |
品名 |
伸缩机规格 |
扫描面数 |
DWS段数 |
速度 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
A3-6/8.6-DWS5 |
伸缩一体式DWS五面扫输送机 |
三节式6伸8.6米 |
五面 |
三段式 |
1.5m/s |
||||
|
2 |
A4-6/12.5-DWS5 |
伸缩一体式DWS五面扫输送机 |
四节式6伸12.5米 |
五面 |
三段式 |
1.5m/s |
||||
|
3 |
A4-7.5/16-DWS5 |
伸缩一体式DWS五面扫输送机 |
四节式7.5伸16米 |
五面 |
三段式 |
1.5m/s |
||||
基本参数 |
||||||||||
|
型号 |
L |
LS(MAX) |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
单位 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
A3-6/8.6-DWS5 |
6000 |
8600 |
1800 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
A4-6/12.5-DWS5 |
6000 |
12600 |
1800 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
A4-7.5/16-DWS5 |
7500 |
16000 |
3300 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
型号 |
W1 |
W2 |
W3 |
W4 |
W |
H |
H1 |
H2 |
单位 |
|
|
A3-6/8.6-DWS5 |
800 |
1000 |
1100 |
1406 |
2740 |
2800 |
900 |
800 |
mm |
|
|
A4-6/12.5-DWS5 |
800 |
1000 |
1100 |
1440 |
2780 |
2950 |
1050 |
800 |
mm |
|
|
A4-7.5/16-DWS5 |
800 |
1000 |
1100 |
1466 |
2820 |
2950 |
1050 |
800 |
mm |
|
使用的基本要求 |
||||||||||
|
序号 |
名称 |
基本要求 |
备注 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
输送物 |
各类快件包裹 |
|
|||||||
|
2 |
输送物重量 |
100g≤W≤60kg |
|
|||||||
|
3 |
输送物最大尺寸 |
1200（L）*900（W）*750（H） |
（mm） |
|||||||
|
4 |
输送物最小尺寸 |
150（L）*150（W）*30（H） |
（mm） |
|||||||
|
5 |
输送物外形 |
非圆形件、非底面拱形件、非十分不饱和、松垮的编织袋 |
|
|||||||
|
6 |
输送物包装 |
非金属包装、非木制包装、无容易被设备缠绕的线状外露的包装 |
|
|||||||
|
7 |
输送物卸货摆放要求 |
卸货时，单件摆放，不能堆叠，不能左右并排，单件间隔≥10mm，一面扫面单必须向上，面单不能褶皱；五面扫面单不得向下紧贴输送带，面单不能褶皱 |
|
|||||||
|
8 |
控制要求 |
驼峰段、拉距段、称重段、补码段输送机由光电控制，单件输送、扫码、称重、测体积，待数据测出回传后，第二件才启动输送 |
|
|||||||
|
9 |
急停要求 |
各段具备紧急停机功能，急停后需人工复位 |
|
|||||||
|
10 |
称重仪表加密功能 |
防止员工误操作 |
|
|||||||
|
11 |
相机拍照 |
采用频闪相机方案，相机支架全方位遮光布包裹，无光污染 |
|
|||||||
|
12 |
电脑使用要求 |
DWS电脑专机专用，操作人员不得上网下载，避免中毒 |
|
|||||||
|
13 |
电脑设置要求 |
DWS电脑均按客户提供的IP进行设置，并与客户服务器时间保持一致，显示器与键盘配有专用防尘套 |
|
|||||||
主要配置 |
||||||||||
|
序号 |
名称 |
规格型号 |
品牌 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
伸缩皮带输送机 |
驼峰式伸缩皮带输送机 6伸8.6米，BW=800mm |
顺天 |
|||||||
|
2 |
拉距段皮带输送机 |
LC1200-1000 |
顺天 |
|||||||
|
3 |
动态称重皮带输送机 |
WLC1800-1000 |
顺天 |
|||||||
|
4 |
补码段段皮带输送机 |
LC1200-1000 |
顺天 |
|||||||
|
5 |
伸缩机电机 |
驱动电机SEW-3.0/4.0KW，伸缩电机SEW-0.75KW |
SEW |
|||||||
|
6 |
三段式驱动电机 |
伺服电机ECMA-C20807RS/ |
台达/汇川 |
|||||||
|
7 |
三段式伺服驱动器 |
ASD-B2-0721-B/ |
台达/汇川 |
|||||||
|
8 |
伸缩机输送带 |
3.0 耐切割带 |
永利 |
|||||||
|
9 |
三段式输送带 |
3.0纵沟带 |
永利 |
|||||||
|
10 |
称重传感器 |
中航HM11-3C-100KG-4B |
中航 |
|||||||
|
11 |
扫码相机 |
智能相机2000W |
海康/大华 |
|||||||
|
12 |
体积相机 |
3D相机200mW |
海康/大华 |
|||||||
|
13 |
视觉控制器 |
X86 |
海康/大华 |
|||||||
|
14 |
电脑配置 |
CPU,内存，显示屏， |
工业级 |
|||||||
|
15 |
电气控制元件 |
PLC |
西门子 |
|||||||
|
16 |
光电开关 |
E3Z |
欧姆龙 |
|||||||
